انتخاب شیرانبساط الکترونیک ETS کالیبری دانفوس با کمک نرم افزار Coolselector®2
ابتدا چک کنید که نوع کاربرد سیستم سرمایشی تان در نرم افزار بصورت All applications (تمام کاربردها) انتخاب شده باشد. برای این کار لازم است که این گزینه در مسیر زیر تیک داشته باشد:
Options –> Preferences –> All applications
انتخاب All applications در قسمت Preferences
همینطور چک نمایید که واحدهای نرم افزار بصورت “International” باشد. بنابراین مسیر زیر را انتخاب می نماییم.
Options –> Units –> International
نوع واحدهای استفاده شده در نرم افزار را انتخاب کنید.
اولین سربرگ عمودی، Valves And Line Components (شیر انبساط و اجزای خطی) است که مربوط به انتخاب شیر انبساط و اجزاء موجود در مدار تبرید می باشد. وارد این سربرگ می شویم.

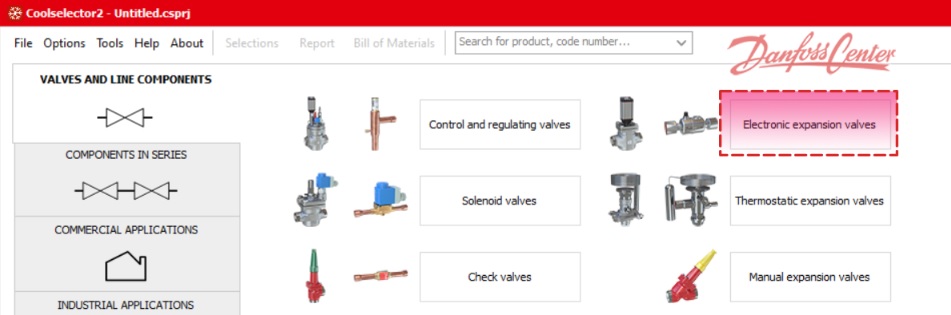

سپس گزینه “Electronic expansion valves” را انتخاب می کنیم.
گزینه « Electronic Expansion Valve » را انتخاب کنید.
مثال کاربردی
سیستم تبرید زیر را در نظر بگیرید:
مثال کاربردی برای حل در نرم افزار Coolselector®2
در این مثال ما قصد داریم که از یک سیستم خشک معمولی (Dry) استفاده کنیم.
سپس نوع مبردی که در سیستم استفاده خواهد شد را در قسمت “Refrigerant” وارد می کنیم. ما در اینجا مبرد R22 را انتخاب می کنیم. حال نوع اتصالی را که لازم داریم در قسمت “Connections” انتخاب می کنیم. در اینجا گزینه “All” را بدون تغییر باقی می گذاریم.
نوع سیستم و نوع مبرد را انتخاب کنید.
شرایط بهره برداری در سه بخش وارد می شود:
- ظرفیت خنک سازی (Cooling Capacity)
- اواپراتور (Evaporation)
- کندانسور (Condensation)
می خواهیم شیر انبساط را در اواپراتوری با ظرفیت 500 کیلو وات انتخاب کنیم. دمای اواپراتور را 3 درجه سلسیوس و دمای کندانسور را 45 درجه سلسیوس تعریف می کنیم که دمای سابکول آن 2 کلوین است.
برای تهویه هوا و تبرید، به طور معمول بار 70 الی 80 درصد را برای انتخاب شیر انبساط الکترونیک در نظر می گیریم تا دمای زیادی را کاهش دهد. برای سیستم هایی که دمای کمتری را کاهش می دهند، معمولاَ اندازه شیر انبساط الکترونیک را برای بار 50 الی 60 درصد محاسبه می کنند. افت فشار “Distributer pressure Drop” را نیز صفر وارد می کنیم.
داده های شرایط بهره برداری را وارد نمایید.
در قسمت خانواده محصولات (Product Families) شما می توانید آن محصولاتی که مرتبط با سیستم کنونی هستند را مشاهده نمایید. در اینجا ما خانواده ETS Colibri را انتخاب می نماییم.
مشاهده می شود که پیشنهاد نرم افزار ETS Colibri 100C است.
در لیست نشان داده شده، یک محصول با تیک سبز رنگ نشان داده خواهد شد که محصول پیشنهادی نرم افزار می باشد و بیشترین تطابق را با شرایط بهره برداری دارد.
به این ترتیب شیر انبساط الکترونیک خود را می توانید با کمک نرم افزار انتخاب کنید.
♦ برای جوشکاری ETS کالیبری دانفوس، مطلب آموزشی «نحوه جوشکاری شیر انبساط الکترونیک ETS کالیبری دانفوس» را مطالعه نمایید.
