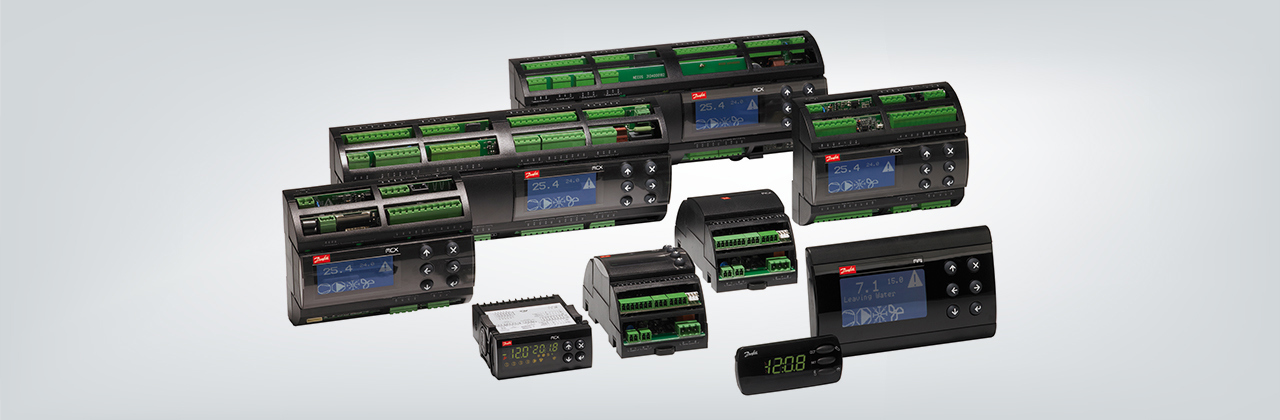

MCX — نسل جدید کنترلرهای قابلبرنامهریزی دانفوس
ترکیبی از طراحی ماژولار و قابلیت برنامهنویسی انعطافپذیر برای کنترل هوشمند و دقیق سیستمهای HVAC و برودتی
کنترلرهای قابلبرنامهریزی MCX دانفوس، ترکیبی از عملکرد قابلاعتماد و انعطافپذیری بالا هستند که به شما کمک میکنند بیشترین بهرهوری را از تجهیزات سرمایش، گرمایش، تهویه و تبرید (HVAC/R) خود بهدست آورید.
با معرفی سری MCX، شرکت دانفوس مفهوم برنامهپذیری هوشمند را گسترش داده و آن را در طیف وسیعی از محیطها و کاربردهای صنعتی و ساختمانی به کار گرفته است.
این کنترلرها با طراحی ماژولار، قابلیت اتصال گسترده و پشتیبانی از نرمافزارهای شبیهسازی، به کاربران اجازه میدهند تا سیستمهای کنترلی خود را بهسادگی سفارشیسازی و مدیریت کنند.
با انتخاب راهکار برنامهنویسی متناسب با نیازهای خود، از طراحی ماژولار و انعطافپذیر کنترلرهای MCX و امکانات پیشرفتهی آن در اتصال و برنامهنویسی هوشمند بهرهمند شوید.
سری MCX دانفوس کنترل سیستمهای HVAC/R را آسانتر و دقیقتر از همیشه میسازد.
ویژگیها و مزایا
- طراحی ماژولار: از کنترلرهای مستقل تا شبکههای کنترلی پیشرفته، سری MCX با ساختار ماژولار خود برای هر نوع کاربرد قابل تنظیم است.
برنامهنویسی انعطافپذیر: پشتیبانی از زبان استاندارد ++C و ابزار گرافیکی طراحی، راهاندازی سیستم را ساده و دقیق میسازد.
ارتباط CANbus داخلی: تبادل سریع و پایدار اطلاعات میان کنترلرها و ماژولها از طریق شبکهی داخلی Field-bus.
پشتیبانی از Modbus (RS485): اتصال مستقیم به سیستم مدیریت ساختمان (BMS) بدون نیاز به واسطهی اضافی.
درگاههای ارتباطی چندگانه: قابلیت توسعه و اتصال به پروتکلهای متنوع مانند BACnet، LonWorks و Web برای افزایش انعطافپذیری سیستم
دفترچهها و برگههای فنی
در این قسمت تمام راهنماها، برگههای مشخصات فنی و فایلهای آموزشی مرتبط با کنترلر MCX در دسترس شما قرار دارد
ابزارها و نرمافزارهای کاربردی
در این قسمت تمام ابزارهای طراحی، برنامهنویسی و شبیهسازی مرتبط با کنترلرهای MCX در دسترس شما قرار دارد.
نرمافزارهای استاندارد
در این بخش، مجموعهای از نرمافزارهای رسمی و استاندارد مرتبط با کنترلرهای سری MCX را مییابید.
نحوه دانلود نرمافزار به کنترلر MCX با استفاده از MMI-MYK
در این ویدیو آموزشی، با مراحل انتقال برنامه از کامپیوتر به کنترلر MCX دانفوس از طریق ابزار MMI-MYK آشنا میشوید.
این روش برای بارگذاری نرمافزارهای برنامهنویسیشده روی کنترلر، بهروزرسانی تنظیمات و تست عملکرد سیستمهای HVAC/R استفاده میشود.
موضوعات آموزش دادهشده در ویدیو:
• آشنایی با کابل و مبدل MMI-MYK
• نحوه اتصال کنترلر MCX به کامپیوتر
• انتخاب فایل نرمافزار و تنظیم مسیر ارتباطی
• دانلود برنامه به کنترلر (Upload / Download Process)
• نکات ایمنی و خطاهای رایج هنگام انتقال
💡 نکات کاربردی:
🔸 قبل از دانلود نرمافزار، از صحت نسخه و سازگاری Firmware با کنترلر اطمینان حاصل کنید.
🔸 در زمان انتقال برنامه، دستگاه را خاموش نکنید.
🔸 پس از اتمام، از طریق منوی “Service” در کنترلر، صحت اجرای برنامه را بررسی کنید.
📺 مشاهده ویدیو آموزشی
سوالات متداول MCX
چگونه صفحه آغازین (Splash Screen) را در نرمافزار MCXDesign اضافه کنیم؟
این راهنما بهصورت گامبهگام توضیح میدهد که چگونه میتوانید یک صفحه آغازین (Splash Screen) — شامل لوگو یا تصویر سفارشی پروژه — را به نرمافزار خود در محیط MCXDesign اضافه کنید.
صفحهی آغازین هنگام اجرای نرمافزار برای چند ثانیه نمایش داده میشود و معمولاً شامل نام پروژه، لوگوی شرکت یا نسخهی نرمافزار است.
📄 برای مطالعهی راهنمای کامل، فایل زیر را دانلود کنید:
چگونه وارد شدن با رمز ۴ رقمی را در نرمافزار MCXDesign فعال کنیم؟
این راهنما بهصورت گامبهگام توضیح میدهد که چگونه میتوانید ورود استاندارد ۳ رقمی را در نرمافزار MCXDesign به یک ورود ۴ رقمی تغییر دهید.
با این روش، میتوانید امنیت دسترسی به منوها و تنظیمات سیستم MCX را افزایش دهید و رمزهای پیچیدهتری برای سطوح کاربر و سرویس تعریف کنید.
📄 برای مطالعهی راهنمای کامل، فایل زیر را دانلود کنید:
چگونه کویلهای Modbus را در نرمافزار MCXDesign اضافه کنیم؟
این راهنما بهصورت مرحلهبهمرحله توضیح میدهد که چگونه میتوانید پشتیبانی از کویلهای Modbus را در نرمافزار MCXDesign فعال کنید.
با افزودن Modbus Coils، امکان ارسال و دریافت سیگنالهای کنترلی دیجیتال بین کنترلر MCX و سایر تجهیزات شبکه فراهم میشود.
📄 برای مطالعهی دستورالعمل کامل، فایل زیر را دانلود کنید:
سوالات متداول MCXWeb
چگونه صفحهی نمای کلی (Overview Page) را تنظیم کنیم؟
این راهنما توضیح میدهد که چگونه میتوانید یک صفحهی وب اضافی به صفحات استاندارد نرمافزار اضافه کنید تا بتوانید اطلاعات اصلی سیستم را بهصورت سریع و ساده بهاشتراک بگذارید.
این صفحه بهراحتی قابلسفارشیسازی است و میتوان ظاهر و محتوای آن را متناسب با نیاز پروژه تغییر داد.
📄 برای مشاهدهی راهنمای کامل، فایل زیر را دانلود کنید:
چگونه نرمافزاری با قابلیت ثبت داده (Data Log) بسازیم؟
این راهنما بهصورت گامبهگام توضیح میدهد که چگونه میتوانید یک نرمافزار دارای سیستم ثبت داده (Data Log) در محیط MCXDesign ایجاد کنید.
با افزودن قابلیت Data Log میتوانید مقادیر سنسورها، خروجیها و متغیرهای عملکرد سیستم را در طول زمان ذخیره و تحلیل کنید.
📄 برای مطالعهی راهنمای کامل، فایل زیر را دانلود کنید:
سوالات متداول MCXS
❓ چگونه زبان جدیدی به نرمافزار اضافه کنیم؟
این راهنما توضیح میدهد که چگونه میتوانید با استفاده از MCXShape، زبانهای جدیدی را به فهرست زبانهای موجود در نرمافزار اضافه کنید.
این فرایند بسیار ساده است و به شما امکان میدهد تا رابط کاربری نرمافزار را به زبان دلخواه خود ترجمه و سفارشیسازی کنید.
📄 برای مطالعهی راهنمای کامل، فایل زیر را دانلود کنید:
❓ چگونه فونت و زبان جدیدی را در نرمافزار MCX Supervisor (MCXS) اضافه کنیم؟
این راهنما بهصورت گامبهگام توضیح میدهد که چگونه میتوانید فونت و زبان جدیدی را در نرمافزار MCX Supervisor (MCXS) اضافه کنید.
با انجام این مراحل، میتوانید رابط کاربری سیستم را به زبان دلخواه خود ترجمه کرده و از فونتهای سفارشی برای نمایش بهتر متون استفاده کنید.
📄 برای مطالعهی راهنمای کامل، فایل زیر را دانلود کنید:
❓ چگونه یک سنسور NTC سفارشی اضافه کنیم؟
این راهنما بهصورت گامبهگام توضیح میدهد که چگونه میتوانید یک سنسور NTC سفارشی (Custom NTC Probe) را به سیستم اضافه کنید.
با این قابلیت میتوانید نوع و مشخصات دقیق سنسور دما را مطابق با نیاز پروژه تنظیم کرده و قرائتهای دقیقتری از ورودیهای دمایی دریافت کنید.
📄 برای مطالعهی راهنمای کامل، فایل زیر را دانلود کنید:
سوالات متداول MCX, EKE یا AK-PC
❓ چگونه نمایشگر MMIGRS2 را پیکربندی کنیم؟
این راهنما توضیح میدهد که چگونه میتوانید نمایشگر MMIGRS2 را پیکربندی و تنظیم کنید.
با استفاده از این راهنما، میتوانید پارامترهای ارتباطی، تنظیمات صفحهنمایش و گزینههای عملکردی را مطابق با نیاز پروژه تغییر دهید.
📄 برای مطالعهی راهنمای کامل، فایل زیر را دانلود کنید:
❓ دستورالعمل گامبهگام برای باز کردن کنترلر MCX
این راهنما بهصورت مرحلهبهمرحله نحوهی باز کردن ایمن کنترلر MCX را توضیح میدهد.
با دنبال کردن این دستورالعمل، میتوانید پوشش دستگاه را بدون آسیب به برد مدار یا قطعات الکترونیکی باز کرده و برای تعمیر، بررسی یا بهروزرسانی داخلی آماده کنید.
📄 برای مطالعهی راهنمای کامل، فایل زیر را دانلود کنید:
سوالات متفرقه
❓ آیا میتوان از یک سنسور فشار ریشیومتریک (Ratiometric Pressure Transmitter) برای چند کنترلر دانفوس بهصورت همزمان استفاده کرد؟
برای پاسخ به این پرسش و بررسی شرایط فنی اتصال، لطفاً به راهنمای زیر مراجعه کنید:
📰 ارتقای کنترلرهای قابلبرنامهریزی دانفوس و معرفی مدیریت کمپرسورهای دورمتغیر VZH
� چهارشنبه، ۲۳ سپتامبر ۲۰۲۰

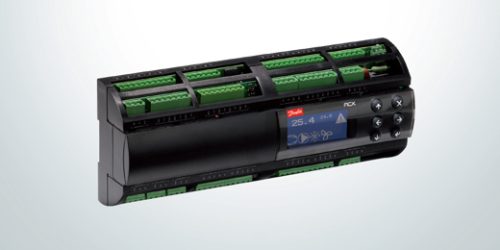

شرکت Danfoss نسخههای جدید کنترلرهای خود یعنی MCX15B2 و MCX20B2 را بهعنوان نسل ارتقایافتهی مدلهای MCX15B و MCX20B معرفی کرده است.
این کنترلرهای جدید با ترکیب اتصال پیشرفته، امنیت بالا و عملکرد بهینه، کنترل دقیقتری برای کمپرسورهای اینورتر اسکرال VZH فراهم میکنند.
ویژگیها و مزایای اصلی
کنترلرهای MCX15B2 و MCX20B2 با هدف رفع چالشهای متداول صنعت در طراحی سیستمهای تهویه مطبوع متصل (Connected HVAC) و ساختمانهای هوشمند توسعه یافتهاند.
این نسل جدید فراتر از مدلهای قبلی رفته و امکانات زیر را ارائه میدهد:
-
اتصال شبکه داخلی و وبسرور (Ethernet + Web Server)
پشتیبانی از پروتکل Modbus/TCP، پورت CAN Bus برای ارتباط با کنترلرهای دیگر،
دو پورت سریال Modbus RS485 ایزوله نوری، و پورت USB برای آپلود آسان نرمافزار و ثبت دادهها.
-
امنیت پیشرفته
استفاده از پروتکلهای امن، رمزنگاری (Cipher Suites)، کلیدها و گواهینامههای محافظتشده،
کنترل دسترسی کاربران و بهروزرسانیهای امنیتی مداوم برای تشخیص و واکنش سریع به تهدیدات.
-
عملکرد و ظرفیت پردازشی بالاتر
مناسب برای اجرای نرمافزارهای سفارشی، مدیریت زبانهای بیشتر، ثبت دادهها (Data Logging)
و ساخت صفحات وب اختصاصی با سرعت بالاتر نسبت به نسلهای قبل.
-
بهترین مدیریت کمپرسور در صنعت
کنترلرهای جدید عملکردی دقیق برای کمپرسورهای VZH Scroll ارائه میدهند؛
شامل مدیریت دمای گاز تخلیه، کنترل محدوده عملکرد (Envelope Control) و مدیریت روغن در زمان و سطح مناسب.
نتیجهگیری
به لطف اتصال هوشمند، امنیت تقویتشده و قدرت پردازشی بالا،
کنترلرهای جدید MCX15B2 و MCX20B2 راهکاری جامع برای بهبود بهرهوری انرژی، راحتی کاربر، انعطافپذیری سیستم و کاهش زمان مونتاژ در سیستمهای HVAC و ساختمانهای هوشمند ارائه میدهند.
🔗 برای اطلاعات بیشتر، به وبسایت airconditioning.danfoss.com مراجعه کنید.
🎥 همچنین میتوانید ارائهی ویدیویی مربوطه را در لینک زیر مشاهده کنید:
