سلوشن کنترلی شماره ۱:
این سلوشن کنترلی مناسب چیلرهای تک مداره هوا خنک مجهزبه شیر انبساط الکترونیکی می باشد و قابلیت پشتیبانی تا ۴ کمپرسور اسکرال یا پیستونی و یک کمپرسور اسکرو را دارد.
کنترلر MCX08M2 وظیفه کنترل تمامی پارامترهای چیلر را به عهده دارد و جهت کنترل شیر انبساط الکترونیک از یک عدد استپر درایور EKF1A استفاده شده است استپر درایور EKF1A توسط فرمان آنالوگ دریافتی از کنترلر MCX08M2 شیر انبساط الکترونیک را باز و بسته می کند.
نوع شیر انبساط با توجه به ظرفیت مدل ETS25C با کابل انتخاب شده است.
جهت کنترل فشار خط ساکشن و دیسچارج سنسورهای فشارمدل DST یا AKS32R در نظرگرفته شده است.
جهت کنترل دمای خط ساکشن نیز از سنسور PT1000 مدل AKS11 یا ACCPBT وبرای دمای اب رفت و برگشت چیلر نیز از سنسور NTC10K مدل ACCPBT یا EKS221 به همراه غلاف استفاده شده است.
لیست تجهیزات سلوشن ۱:
- کنترلر MCX08M2 – یک عدد
- استپر موتور EKF 1A – یک عدد
- شیر انبساط الکترونیک ETS25C با کابل – یک عدد
- سنسور فشار ساکشن DST یا AKS32R – یک عدد
- سنسور فشار دیسچارج DST یا AKS32R – یک عدد
- سنسور دمای ساکشن AKS11 یا ACCPBT – یک عدد
- سنسور دمای دیسچارج AKS11 یا ACCPBT – یک عدد
- سنسور دمای آب ACCPBT NTC10K یا EKS 221 – دو عدد
- غلاف سنسور دمای آب – دو عدد

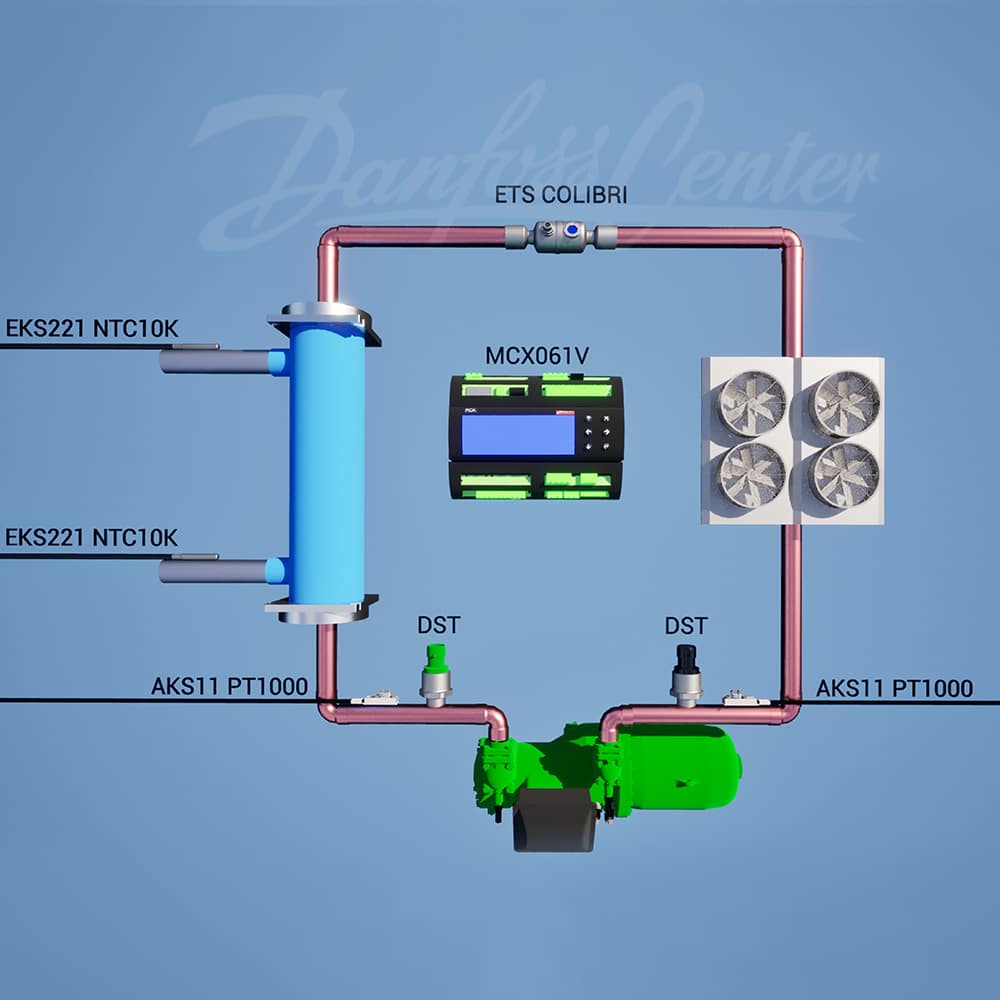

سلوشن کنترلی شماره ۲:
این سلوشن کنترلی مناسب چیلرهای تک مداره هوا خنک مجهزبه شیر انبساط الکترونیکی می باشد و قابلیت پشتیبانی تا ۴ کمپرسور اسکرال یا پیستونی و یک کمپرسور اسکرو را دارد.
کنترلر انتخاب شده مدل MCX061V می باشد که دارای یک عدد درایور داخلی شیر انبساط الکترونیکی بوده و نیازی به نصب درایور شیر انبساط به صورت جداگانه نمی باشد.
نوع شیر انبساط با توجه به ظرفیت مدل ETS25C با کابل انتخاب شده است.
جهت کنترل فشار خط ساکشن و دیسچارج سنسورهای فشارمدل DST یا AKS32R در نظرگرفته شده است.
برای کنترل دمای خط ساکشن نیز از سنسور PT1000 مدل AKS11 یا ACCPBT و برای دمای آب رفت و برگشت چیلر نیز از سنسور NTC10K مدل ACCPBT یا EKS221 به همراه غلاف استفاده شده است.
لیست تجهیزات سلوشن ۲:
- کنترلر MCX061V یک عدد
- شیر انبساط الکترونیک ETS25C با کابل یک عدد
- سنسور فشار ساکشن DST یا AKS32R – یک عدد
- سنسور فشار دیسچارج DST یا AKS32R – یک عدد
- سنسور دمای ساکشن AKS11 یا ACCPBT – یک عدد
- سنسور دمای دیسچارج AKS11 یا ACCPBT – یک عدد
- سنسور دمای آب ACCPBT NTC10K یا EKS 221 – دو عدد
- غلاف سنسور دمای آب – دو عدد
