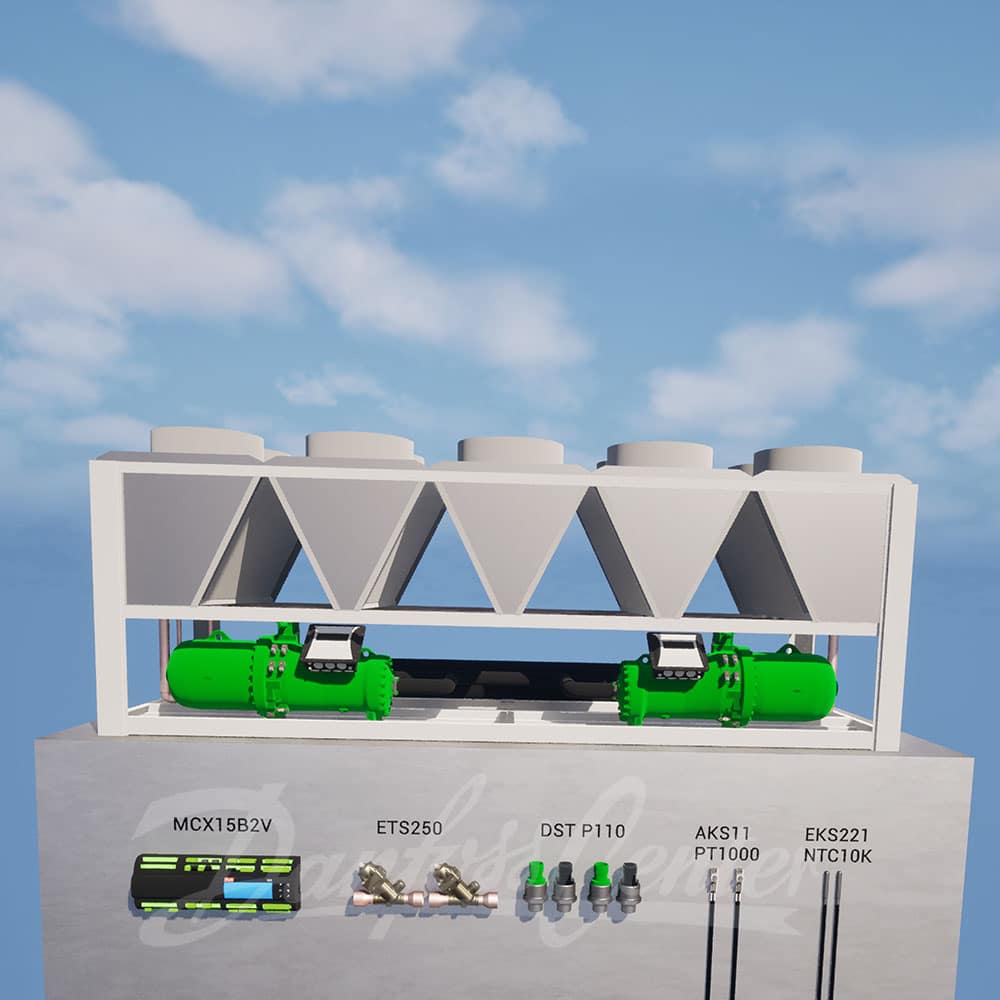

سلوشن کنترلی شماره ۱:
این سلوشن کنترلی مناسب چیلرهای هوا خنک دو مداره مجهزبه شیر انبساط الکترونیکی می باشد و قابلیت پشتیبانی تا 2 کمپرسور اسکرو را دارد.
کنترلر MCX15B2V وظیفه کنترل تمامی پارامترهای چیلر را به عهده دارد و جهت کنترل شیر انبساط الکترونیک از یک عدد استپر درایور EKF2A استفاده شده است استپر درایور EKF2A توسط فرمان آنالوگ دریافتی از کنترلر MCX15B2V شیر انبساط الکترونیک را باز و بسته می کند.
نوع شیر انبساط با توجه به ظرفیت مدل ETS 250 انتخاب شده است.
جهت کنترل فشار خط ساکشن و دیسچارج سنسورهای فشارمدل DST یا AKS32R در نظرگرفته شده است.
جهت کنترل دمای خط ساکشن نیز از سنسور PT1000 مدل AKS11 یا ACCPBT وبرای دمای اب رفت و برگشت چیلر نیز از سنسور NTC10K مدل ACCPBT یا EKS221 به همراه غلاف استفاده شده است.
لیست تجهیزات سلوشن ۱:
سلوشن کنترلی شماره ۲:
این سلوشن کنترلی مناسب چیلرهای هوا خنک دو مداره مجهزبه شیر انبساط الکترونیکی می باشد و قابلیت پشتیبانی تا 2 کمپرسور اسکرو را دارد.
کنترلر MCX20B2 وظیفه کنترل تمامی پارامترهای چیلر را به عهده دارد و جهت کنترل شیر انبساط الکترونیک از یک عدد استپر درایور EKF2A استفاده شده است. استپر درایور EKF2A توسط فرمان آنالوگ دریافتی از کنترلر MCX20B2 شیر انبساط الکترونیک را باز و بسته می کند.
نوع شیر انبساط با توجه به ظرفیت مدل ETS 250 انتخاب شده است.
جهت کنترل فشار خط ساکشن و دیسچارج سنسورهای فشارمدل DST یا AKS32R در نظرگرفته شده است.
جهت کنترل دمای خط ساکشن نیز از سنسور PT1000 مدل AKS11 یا ACCPBT وبرای دمای اب رفت و برگشت چیلر نیز از سنسور NTC10K مدل ACCPBT یا EKS221 به همراه غلاف استفاده شده است.
لیست تجهیزات سلوشن ۲:
- کنترلر MCX20B2 – یک عدد
- استپردرابور EKF 2A – یک عدد
- شیر انبساط الکترونیک ETS 250 با کابل – دو عدد
- سنسور فشار ساکشن DST یا AKS32R – دو عدد
- سنسور فشار دیسچارج DST یا AKS32R – دو عدد
- سنسور دمای ساکشن AKS11 یا ACCPBT – دو عدد
- سنسور دمای دیسچارج AKS11 یا ACCPBT – دو عدد
- سنسور دمای آب ACCPBT یا EKS221 – دو عدد
- غلاف سنسور دمای آب – دو عدد
شرایط طراحی:
Refrigerant: R407c
Tcond = 50ºC
Tevap= 5ºC
