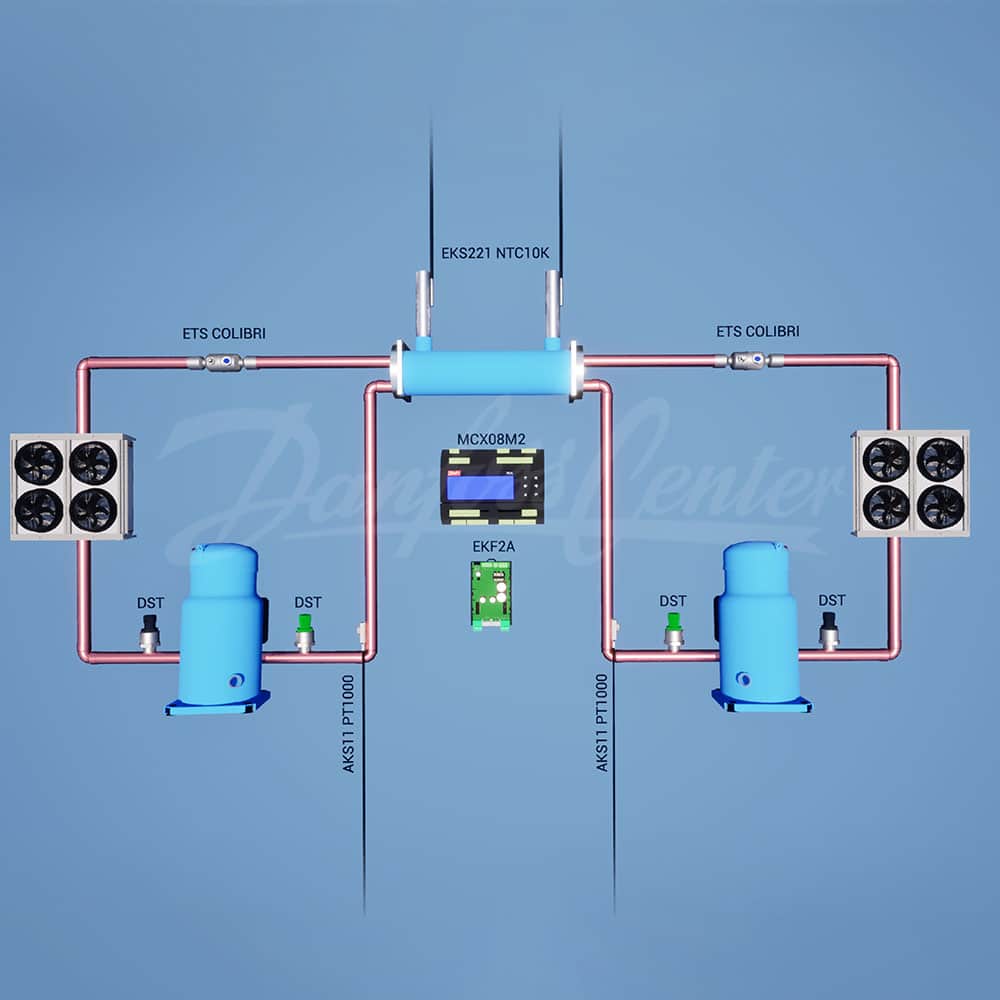

سلوشن کنترلی شماره ۱:
این سلوشن کنترلی مناسب چیلرهای دو مداره هوا خنک مجهزبه شیر انبساط الکترونیکی می باشد و قابلیت پشتیبانی تا ۴ کمپرسور اسکرال یا پیستونی را دارد.
کنترلر MCX08M2 وظیفه کنترل تمامی پارامترهای چیلر را به عهده دارد و جهت کنترل شیر انبساط الکترونیک از یک عدد استپر درایور EKF2A استفاده شده است استپر درایور EKF2A توسط فرمان آنالوگ دریافتی از کنترلر MCX08M2 شیر انبساط الکترونیک را باز و بسته می کند.
نوع شیر انبساط با توجه به ظرفیت مدل ETS 12C انتخاب شده است.
جهت کنترل فشار خط ساکشن و دیسچارج سنسورهای فشارمدل DST یا AKS32R در نظرگرفته شده است.
جهت کنترل دمای خط ساکشن نیز از سنسور PT1000 مدل AKS11 یا ACCPBT وبرای دمای اب رفت و برگشت چیلر نیز از سنسور NTC10K مدل ACCPBT یا EKS221 به همراه غلاف استفاده شده است.
لیست تجهیزات سلوشن ۱:

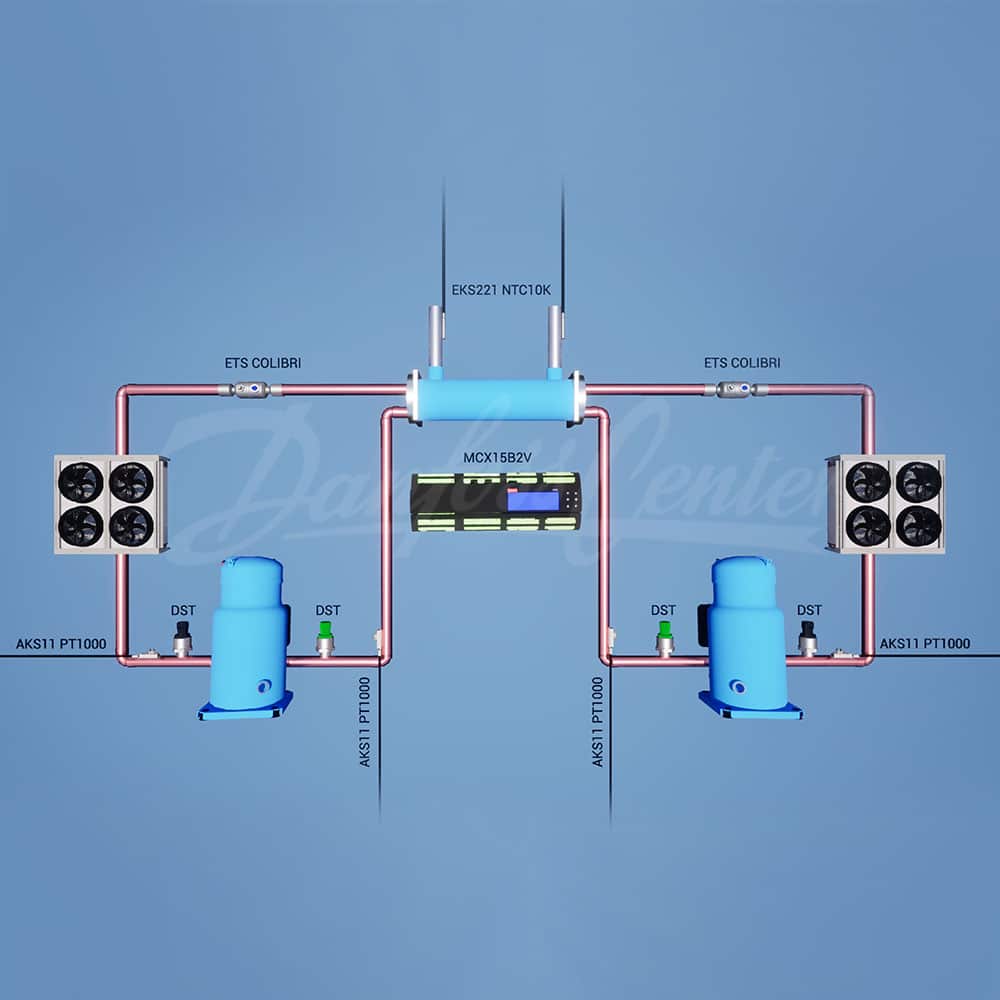

سلوشن کنترلی شماره ۲:
این سلوشن کنترلی مناسب چیلرهای دو مداره هوا خنک مجهزبه شیر انبساط الکترونیکی می باشد و قابلیت پشتیبانی تا 8 کمپرسور اسکرال یا پیستونی ویا 2 کمپرسور اسکرو را دارد.
کنترلر MCX15B2V وظیفه کنترل تمامی پارامترهای چیلر را به عهده دارد و جهت کنترل شیر انبساط الکترونیک از یک عدد استپر درایور EKF2A استفاده شده است استپر درایور EKF2A توسط فرمان آنالوگ دریافتی از کنترلر MCX08M2 شیر انبساط الکترونیک را باز و بسته می کند.
نوع شیر انبساط با توجه به ظرفیت مدل ETS 12C انتخاب شده است.
جهت کنترل فشار خط ساکشن و دیسچارج سنسورهای فشارمدل DST یا AKS32R در نظرگرفته شده است.
جهت کنترل دمای خط ساکشن نیز از سنسور PT1000 مدل AKS11 یا ACCPBT وبرای دمای اب رفت و برگشت چیلر نیز از سنسور NTC10K مدل ACCPBT یا EKS221 به همراه غلاف استفاده شده است.
لیست تجهیزات سلوشن ۲:
شرایط طراحی:
Refrigerant: R407c
Tcond = 50ºC
Tevap= 5ºC
