مقایسه سه کنترلر سوپرهیت سری EKE 1

مقایسه کنترلر های سوپرهیت دانفوس سری EKE 1

کنترلرهای سوپرهیت سری EKE 1 شامل سه دسته کنترلر سوپرهیت EKE 1B ، EKE 1A و EKE 1C می شود.

EKE 1 Series

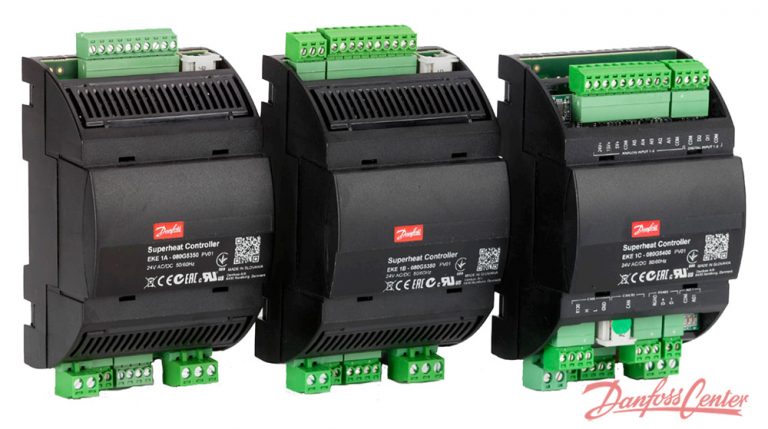

سه کنترلر سوپرهیت سری EKE 1: به ترتیب از سمت راست به چپ: EKE 1A , EKE 1B , EKE 1C

در اینجا می خواهیم قابلیت های هر یک از این کنترلرها را بررسی کنیم و با مقایسه آنها تفاوت هر یک را دریابیم.

در جدول زیر مقایسه مشخصه های کنترلرهای سوپرهیت سری EKE 1 آمده است.


 EKE 1A
 EKE 1B
 EKE 1C
ابعاد  70 x 130 x 60 mm  70 x 130 x 60 mm  70 x 130 x 60 mm
نوع منبع تغذیه  24 V AC / DC  ✓  ✓
نوع سنسور دما PT1000  ✗
NTC 10K
تعداد سنسور های دما 1 2 3
نوع سنسور های فشار Ratiometric 0.5 – 4.5 V DC
0 – 20 mA signal
1 – 5 V / 0 – 10 V
تعداد سنسور های فشار 1 1  2 or (1 P and 1 ext. ref.)
ارجاع خارجی  4 – 20 mA
0 – 20 mA
جریان تعریف شده توسط کاربر
0 – 10 V
1 – 5 V
ولتاژ تعریف شده توسط کاربر
تعداد رفرنس خارجی 1 1 1
نوع ارتباط شبکه  Modbus RS 485
Wired CAN Bus
جدول مشخصات کلی کنترلر های سوپرهیت سری EKE 1

بررسی جدول

ابعاد: همه کنترلرهای سری EKE 1 دارای یک اندازه مشابه می باشند.

نوع منبع تغذیه: همه کنترلرهای سری EKE 1 دارای منبع تغذیه 24 ولت هم بصورت AC و هم DC می باشند.

نوع سنسورهای دما: سنسور دما در دو نوع رایج زیر می باشد:

  •   :PT1000 این نوع سنسور دمایی فقط در کنترلر سوپرهیت EKE 1C قابل اتصال است.
  •  NTC 10K : توسط هر سه کنترلر سوپرهیت سری EKE 1 پشتیبانی می شود.

تعداد سنسورهای دما: تعداد سنسورهای دمایی قابل اتصال در کنترلر سوپرهیت EKE 1A یک عدد، EKE 1B دو عدد و EKE 1C سه عدد می باشد.

نوع سنسور فشار: سنسورهای فشار در سه نوع عمده می باشند:

  •  ریشیومتریک V DC  0.5 الی  V DC4.5  : قابل استفاده در هر سه کنترلر سوپرهیت سری EKE 1
  •  سیگنالی 0 الی 20 میلی آمپر: فقط توسط کنترلرهای سوپرهیت EKE 1C قابل استفاده هستند.
  • ولتاژی 1 الی 5 ولت و 0 الی 10 ولت : قابل استفاده در هر سه کنترلر سوپرهیت سری EKE 1

تعداد سنسورهای فشار: در کنترلر های سوپرهیت EKE 1A و EKE 1B هر کدام فقط یک سنسور فشار قابل استفاده است اما کنترلر سوپرهیت EKE 1C قابلیت پشتیبانی از 2 سنسور فشار را دارد.

ارجاع خارجی (رفرنس خارجی) : ارجاع خارجی برای کنترلر می تواند هم بصورت جریانی و هم بصورت ولتاژی باشد.

ارجاع خارجی جریانی به سه دسته 4 الی 20 میلی آمپر، 0 الی 20 میلی آمپر و «ارجاع خارجی تعریف شده توسط کاربر» تعریف می شود. روش ارجاع خارجی جریانی فقط در کنترلر سوپرهیت EKE 1C پشتیبانی می شود.

ارجاع خارجی ولتاژی نیز همانند جریانی به سه صورت ولتاژی 0 الی 10 ولت ، ولتاژی 1 الی 5 ولت و نیز«ارجاع خارجی ولتاژی تعریف شده توسط کاربر» تقسیم می شود. هر سه کنترلر سوپرهیت سری EKE 1 از این ارجاع های خارجی پشتیبانی می کنند.

تعداد ارجاع های خارجی: هر کدام از سوپرهیت های سری EKE 1 می توانند از یک ارجاع خارجی (رفرنس خارجی) پشتیبانی کنند.

نوع ارتباط (Communication): دو نوع عمده روش ارتباطی بین سخت افزارها که در کنترلرها معمولا گنجانده می شود عبارتند از:

  • ارتباط بصورت مودباس RS-485
  • ارتباط بصورت CANbus

کنترلر سوپرهیت EKE 1A هیچ کدام از این روش های ارتباطی را دارا نمی باشد.

کنترلر سوپرهیت EKE 1B فقط از روش ارتباطی مودباس RS-485 پشتیبانی می کند.

کنترلر سوپرهیت EKE 1C از هر دو روش ارتباطی یعنی مودباس RS-485 و CANbus می تواند پشتیبانی نماید.

♦    از شما دعوت می کنیم که مقاله « نصب و راه اندازی شیر انبساط ETS کالیبری با استفاده از کنترلر سوپرهیت EKD 316C » را مطالعه نمایید. در این مقاله در مورد اتصالات الکتریکی کنترلر سوپرهیت EKD 316 صحبت شده است.
