عملیات های پایه بر روی ERC213

عملیات های پایه بر روی کنترلر ERC 213

شروع سردسازی اولیه

زمانی که برای اولین بار سردخانه پر می شود محصولات دمای محیط را دارند. برای اینکه آنها را از دمای محیط به دمای مورد نظر در سردخانه برسانیم لازم است که به میزان زیادی دمای آن را پایین بیاوریم و فرآیند سردسازی اولیه را انجام دهیم. عملگر PULL DOWN برای این فرآیند می باشد.

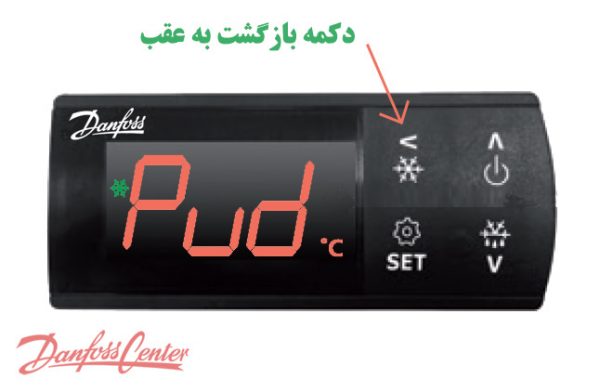

_ERC213 - pull down mode
دکمه برگشت به عقب در کنترلر ERC 213 و نمایش Pud به عنوان فعال شدن Pull Down

بعد از فعال شدن فرآیند سردسازی اولیه، علامت Pud برای سه ثانیه نشان داده می شود. بعد از سه ثانیه، آیکون آن (علامت ستاره) در طی عملیات بصورت چشمک زن در می آید تا جاری بودن فرآیند سردسازی اولیه را نشان دهد.

مشاهده هشدار فعال شده

هشدارهای متفاوتی را می توان برای سیستم تبرید با استفاده از کنترلر تنظیم نمود.

زمانیکه هشداری فعال می شود نمایشگر مقدار دما و کد خطا را بصورت چشمک زن نمایش می دهد و علامت زنگ به عنوان وجود آلارم نمایش داده می شود.

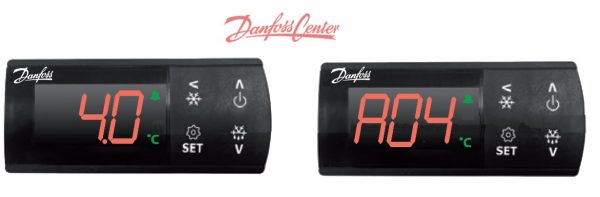

alarm-ERC213
در شکل بالا ، دمای 4 درجه سانتیگراد به عنوان دمای هشدار برای خروجی آنالوگ 4 (AO4) به صورت چشمک زن به نمایش درآمده است.

باز کردن قفل صفحه کلید

بعد از اینکه از صفحه کلید 5 دقیقه استفاده نشود صفحه کلید قفل می شود ( اگر P76=yes باشد ). در این زمان هر کلیدی که بفشاریم علامت LoC پیوسته بر روی صفحه دیده می شود.

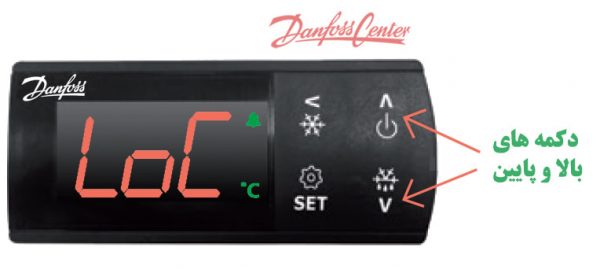

LoC-ERC 213
کلیدهای بالا و پایین در کنترلر ERC 213 و هشدار قفل بودن صفحه کلید

بعد از خروج از حالت قفل، عبارت unl برای 3 ثانیه بر روی صفحه مشاهده می شود که نشان دهنده قفل گشایی (Unlock شدن) صفحه کلید است.

♦    از شما دعوت می کنیم که مقاله « نصب و راه اندازی شیر انبساط ETS کالیبری با استفاده از کنترلر سوپرهیت EKD 316C » را مطالعه نمایید. در این مقاله در مورد اتصالات الکتریکی کنترلر سوپرهیت EKD 316 صحبت شده است.
