ارتباط کنترلر و شیر انبساط الکترونیک
ارتباط سنسورهای دما و فشار با کنترلر و سپس با شیر انبساط الکترونیک
همانطور که در مقاله « اجزای داخلی شیر انبساط الکترونیک و نحوه کار آن » گفتیم شیر انبساط به تنهایی نمی تواند تشخیص دهد که چقدر بایستی باز و بسته شود تا مبرد لازم را به اواپراتور هدایت کند. این کار توسط کنترلر انجام می شود.
در این مقاله می خواهیم در مورد اینکه « کنترلر چگونه شیر انبساط را کنترل می کند؟» صحبت کنیم.
کنترلر باعث می شود که شیر انبساط به طور لحظه ای به تغییرات بار کاری و نوسانات در وضعیت مبرد پاسخ دهد. به این ترتیب یک شیر انبساط هوشمند در مدار سرمایشی خواهیم داشت.

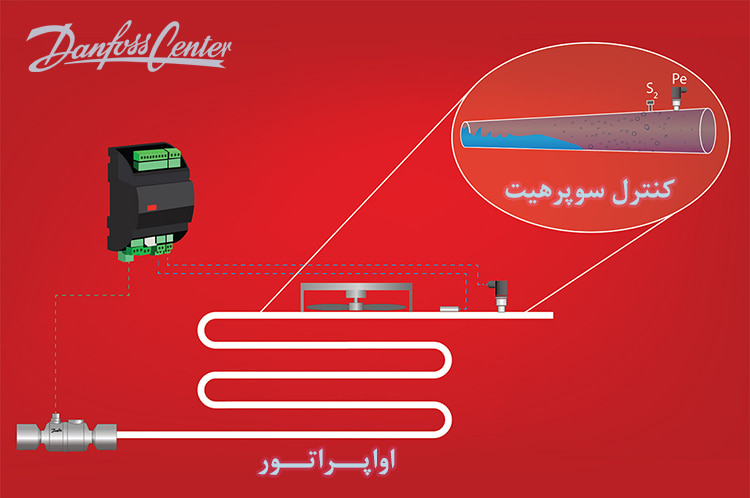

سنسور دما و فشار
بعد از اواپراتور یک سنسور فشار و یک سنسور دما وجود دارد که بطور مداوم اندازه گیری های دما و فشار مبرد خروجی از اواپراتور را انجام می دهد و این داده ها را به کنترلر می فرستد.
بعد از اواپراتور یک سنسور فشار و یک سنسور دما وجود دارد. این سنسورها بطور مداوم دما و فشار را اندازه گیری می کنند. سپس این داده ها را به کنترلر می فرستد. همه شیرهای انبساط الکترونیک از این شیوه استفاده نمی کنند این موضوع به سازنده و نوع سیستم بستگی دارد.
در برخی از سیستم های ساده فقط از یک ترمیستور (Thermistor) در خروجی اواپراتور استفاده می شود و در برخی دیگر از دو ترمیستور یکی در ورودی و دیگری در خروجی و سپس از اختلاف دما به عنوان سوپرهیت استفاده می شود. اما در این مثال بر روی روش دما و فشار خواهیم پرداخت. چرا که یک روش بسیار قابل اطمینان و منطقی تر می باشد.
ابتدا کنترلر، فشار را اندازگیری می نماید و آن را با استفاده از داده های ذخیره شده مربوط به مبرد، دمای اشباع را محاسبه می کند. سپس این دما با دمای واقعی اندازه گیری شده مقایسه می شود. اختلاف دمای بین این دو، سوپرهیت بهره برداری است. سپس کنترلر تصمیم می گیرد که شیر انبساط بایستی باز شود تا مبرد بیشتری به اواپراتور وارد شود یا اینکه بسته شود. کنترلر بعد از تصمیم گیری، سیگنال الکتریکی به سمت استپر موتور می فرستد تا شیر انبساط باز یا بسته شود.

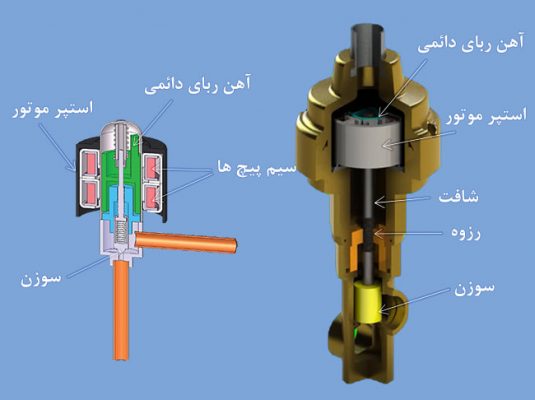

در شکل زیر شما می توانید موقعیت استپر موتور را در شیر انبساط الکترونیک مشاهده نمایید.
هر بار که یک سیگنال فرستاده می شود آهن ربای دایمی کسری از یک دور را می چرخد تا حرکت دقیق تری برای ایجاد سوپرهیت داشته باشد.
ایجاد سوپرهیت متعادل با استفاده از کنترلر و سنسورها

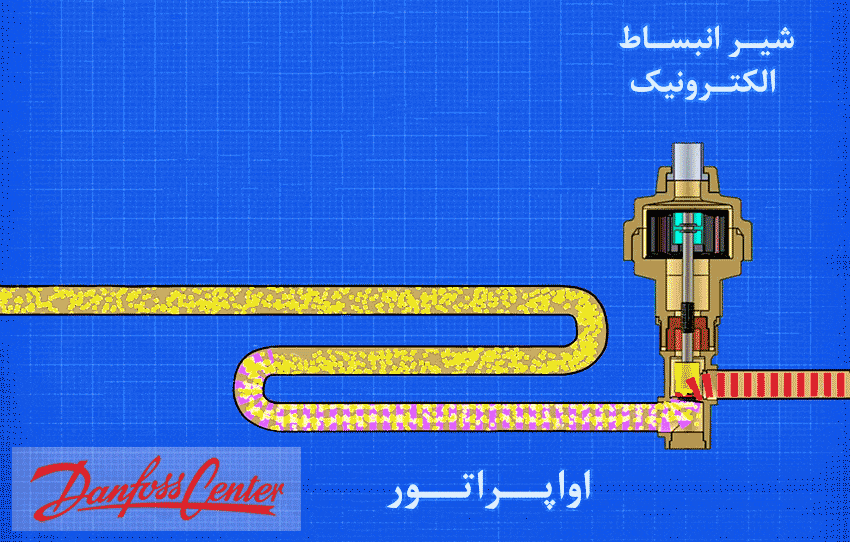

وقتی که بار خنک سازی افزایش می یابد مبرد داخل اواپراتور با سرعت بیشتری خواهد جوشید و فشار در خط ساکشن و دما افزایش خواهد یافت. شیر انبساط این مسئله را به کمک کنترلر و سنسورها احساس خواهد کرد و به میزان بیشتری باز خواهد شد تا مبرد بیشتری را وارد اواپراتور نماید. وقتی که بار خنک سازی کاهش می یابد مبرد با سرعت کمتری خواهد جوشید و فشار و دما در خط ساکشن کاهش خواهد یافت. سپس شیر انبساط کمی بسته می شود تا مبرد کمتری به اواپراتور وارد شود و سوپرهیت در حد متعادل نگه داشته شود.
