آشنایی با چیلر و چیلر تراکمی آب خنک
نحوه کار چیلر آب خنک، هواساز و برج خنک کننده در کنار هم
چیلر دستگاهی است که وظیفه اصلی آن گرفتن گرما از یک سیال است؛ معمولاً این سیال یک مبرد (گاز خنککننده) است که گرما را از آب گرفته و آن را خنک میکند. این فرایند از طریق دو نوع سیکل انجام میشود:
- سیکل تبرید تراکمی
- سیکل تبرید جذبی

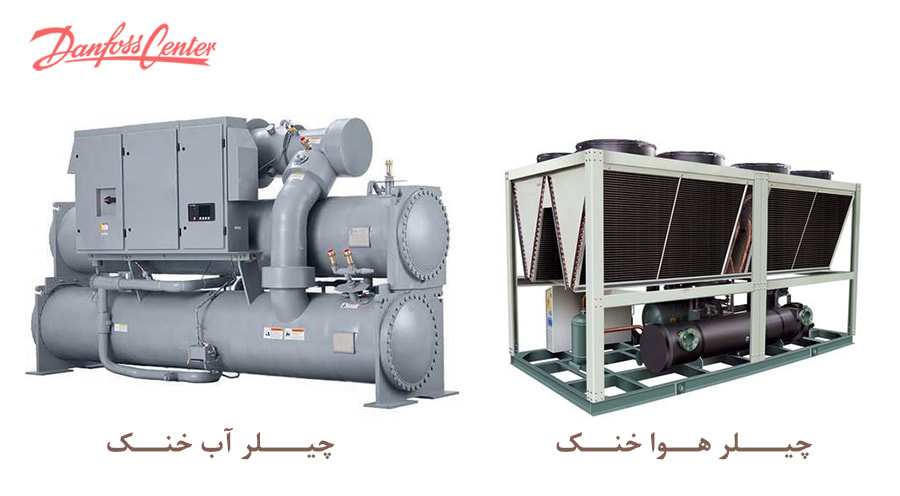

در سیستمهای تراکمی، چیلرها از نظر نوع کندانسور به دو دسته تقسیم میشوند:
- چیلرهای هواخنک
- چیلرهای آبخنک
کاربرد چیلرها
چیلرها معمولاً در دو حوزه اصلی استفاده میشوند:
۱. تهویه مطبوع (HVAC)
برای خنکسازی فضاهای مسکونی، اداری، تجاری، بیمارستانی، هتلها و…
در این حالت چیلر به هواساز یا فنکوئل متصل میشود تا هوای داخل ساختمان را خنک کند.
۲. برودت صنعتی
برای کاهش دما در فرآیندهای صنعتی مانند:
- کارخانجات پلاستیک
- صنایع غذایی و لبنی
- تولید دارو
- پتروشیمی و پالایشگاه
در این حالت چیلر بخشی از یک خط تولید است و وظیفه دارد دما را در مرحلهای خاص پایین نگه دارد.
به دلیل راندمان بالاتر، چیلرهای تراکمی بیش از چیلرهای جذبی مورد استفاده قرار میگیرند.

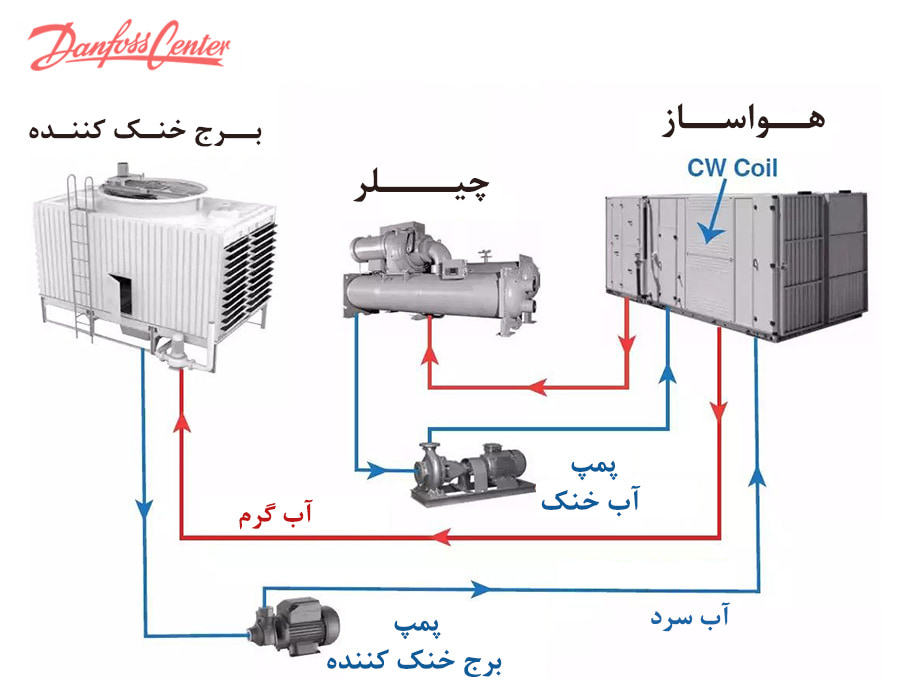

نحوه کار چیلر آب خنک، هواساز و برج خنک کننده در کنار هم
در بین انواع چیلرهای تراکمی، چیلر آبخنک (Water Cooled Chiller) به دلیل بازده بالاتر و امکان انتقال آسان آب در ساختمان، کاربرد بیشتری دارد.
برای درک بهتر عملکرد، سه عنصر کلیدی در کنار هم کار میکنند:
۱. چیلر آبخنک
گرما را از آب میگیرد و آن را خنک میکند.
۲. هواساز (AHU)
آب سرد شده را دریافت میکند تا هوای تازه ورودی به ساختمان را خنک کند.
۳. برج خنککننده (Cooling Tower)
گرمای دفعشده از چیلر را به هوای آزاد منتقل میکند.
چرخه کار به زبان ساده و شفاف
مرحله اول: تولید آب سرد در چیلر
کمپرسور → کندانسور → شیر انبساط → اواپراتور
در اواپراتور، آب گرم ورودی خنک میشود.
مرحله دوم: ارسال آب سرد به هواساز
پمپ آب سرد، آب خنک را از چیلر به سمت هواساز هدایت میکند.
در هواساز، آب سرد داخل کویل جاری شده و هوای عبوری از آن خنک میشود.
مرحله سوم: بازگشت آب گرم به چیلر
وقتی آب در هواساز گرما جذب کرد، دوباره به چیلر برمیگردد.
مرحله چهارم: دفع گرمای سیستم توسط برج خنککننده
در چیلر آبخنک، کندانسور با آب کندانسور خنک میشود.
این آب پس از گرم شدن، توسط پمپ به برج خنککننده فرستاده میشود تا گرما به محیط آزاد منتقل شود.

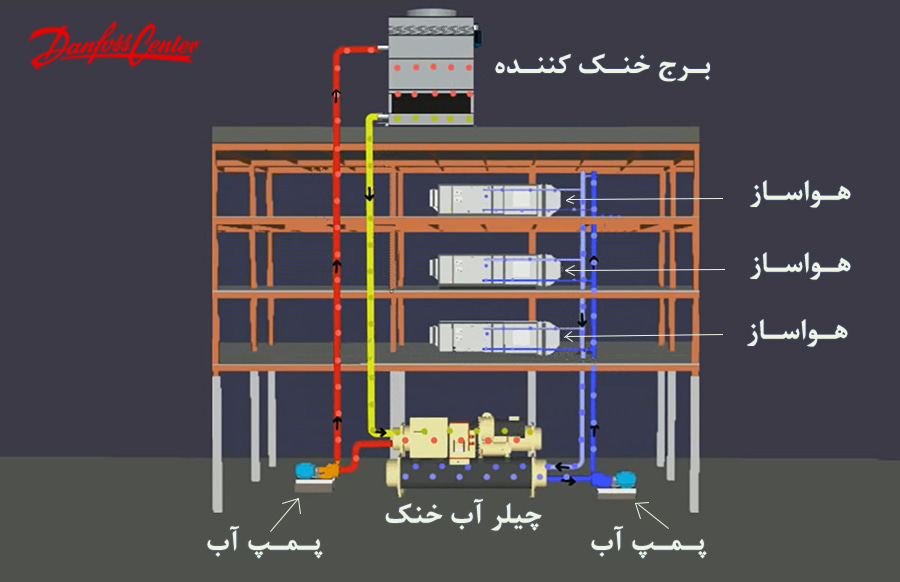

نمونه چیدمان یک چیلر آب خنک در یک ساختمان مجهز به سه هواساز
در این طرح:
- برج خنککننده روی پشتبام قرار دارد تا گرما را بهتر به هوای آزاد منتقل کند.
- چیلر در موتورخانه نصب میشود.
- سه هواساز در طبقات مختلف آب سرد را برای تهویه مطبوع دریافت میکنند.
- دو مدار پمپاژ وجود دارد:
- پمپ آب سرد برای ارسال آب به هواسازها
- پمپ آب کندانسور برای ارسال آب گرم به برج خنککننده
اساس کار همه چیلرهای تراکمی یکسان است؛ تنها ظرفیت، نوع کمپرسور، و نوع کندانسور متفاوت است
