آشنایی با هواساز و اتوماسیون آن

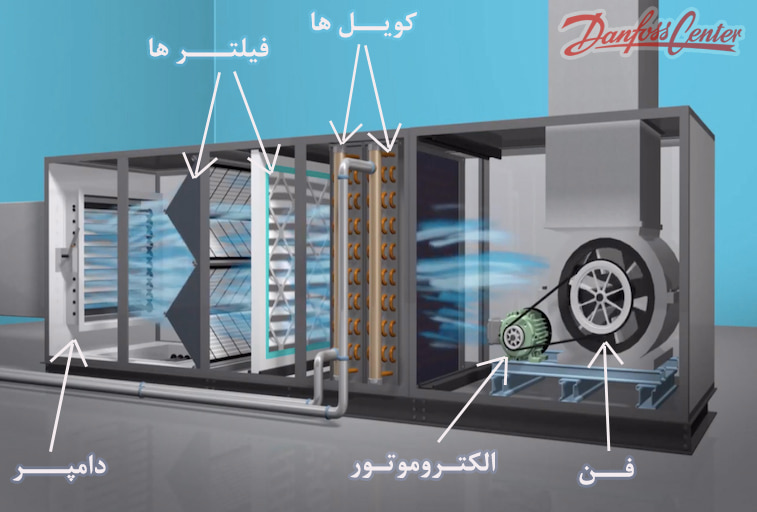

اجزای اصلی یک هواساز (AHU)
یکی از دستاوردهای بشر در زمینه تهویه هوا (Air Conditioning) ، واحد هواساز (Air Handling Unit , AHU) است. امروزه هواسازها چند منظوره بوده و تقریبا در همه ساختمان های مهم واحد هواساز وجود دارد.
از جمله کاربردهای هواساز می توان به سرمایش، گرمایش، ایجاد هوای تازه و نیز فیلتر کردن هوا اشاره کرد. هواساز قابلیت انجام این موارد را بصورت همزمان نیز دارد.
- هوا در اثر مکشی که فن ها ایجاد می کنند به داخل هواساز کشیده می شوند. ابتدا هوا از میان فیلترهای ورودی گذشته و سپس از میان کویل سرمایشی یا گرمایشی عبور می کند. بعد از آن به فضاهای مورد نظر هدایت می شود.
دمپر یکی از بخش های هواساز است که میزان هوای ورودی و خروجی را تنظیم می کند.
به حرکت در آوردن فن توسط الکتروموتور انجام می شود. توان الکتروموتور با ظرفیت هوادهی و افت فشار ارتباط مستقیم دارد. بسته به اینکه سرعت فن در هواسازها ثابت یا متغیر باشد به دو دسته CAV (سرعت فن ثابت) و VAV (سرعت فن متغیر) تقسیم می شوند.
اتوماسیون هواساز
امروزه همه چیز به سمت خودکار سازی و هوشمندسازی پیش می رود. بطور مثال سیستم های اتوماسیون ساختمان ها (Building Automation Systems) یا BAS یک دسته از آنها می باشد. نفوذ کامپیوتر و برق در صنایع مختلف برای هوشمند سازی و خودکارسازی اجتناب ناپذیر شده است.
با استفاده از اتوماسیون دستگاه های هواساز می توان عملکرد بهتری را در فضای تحت پوشش آن بدست آورد.

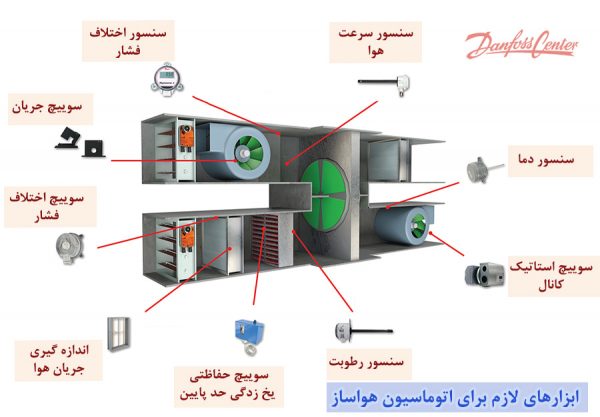

تجهیزات لازم برای اتوماسیون و هوشمند سازی هواساز (AHU)
برخی بخش های قابل اجرا برای اتوماسیون هواساز
- شیر موتوری
- موتور دمپر
- سوئیچ اختلاف فشار
- رطوبت سنج
- سنسورهای دما
- درایو اینورتر
- پارتیکل سنج
- کنترلر( PLC)
هرچه طراحی و اجرای اتوماسیون هواساز دقیق تر باشد راندمان، طول عمر دستگاه و عملکرد آن بهتر و بیشتر خواهد بود.
اگر هواساز از نوع انبساط مستقیم (DX) باشد آنگاه توانایی هواساز برای ایجاد سرمایش بیشتر خواهد شد. ضمن اینکه با این روش می توان رطوبت گیری را انجام داد. در مدت زمان کمتری می تواند تغییر دما را ایجاد کند. اتوماسیون هواساز نیز می تواند دقیق تر باشد . این نوع هواساز بیشتر در صنعت کاربرد دارد.
♦ در مقاله بعد در مورد اینکه « کنترلر چگونه شیر انبساط را کنترل می کند؟» صحبت خواهیم کرد و متوجه خواهید شد که چگونه شیر انبساط با استفاده از کنترلر می تواند بصورت هوشمند به تغییرات بار کاری پاسخ دهد.
